Многофункциональные оптические машины
для контроля и измерения тел вращения
от Итальянского производителя ViciVision
Наша компания занимается продажей и обслуживанием оптических машин контроля и измерения от компании ViciVision.
Оптические машины данной фирмы отличаются отменной точностью, высокой надежность по умеренной стоимости.

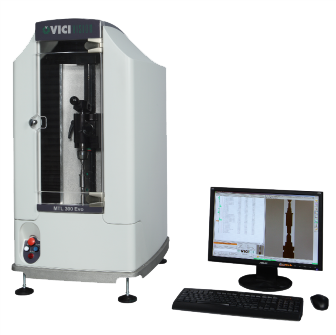

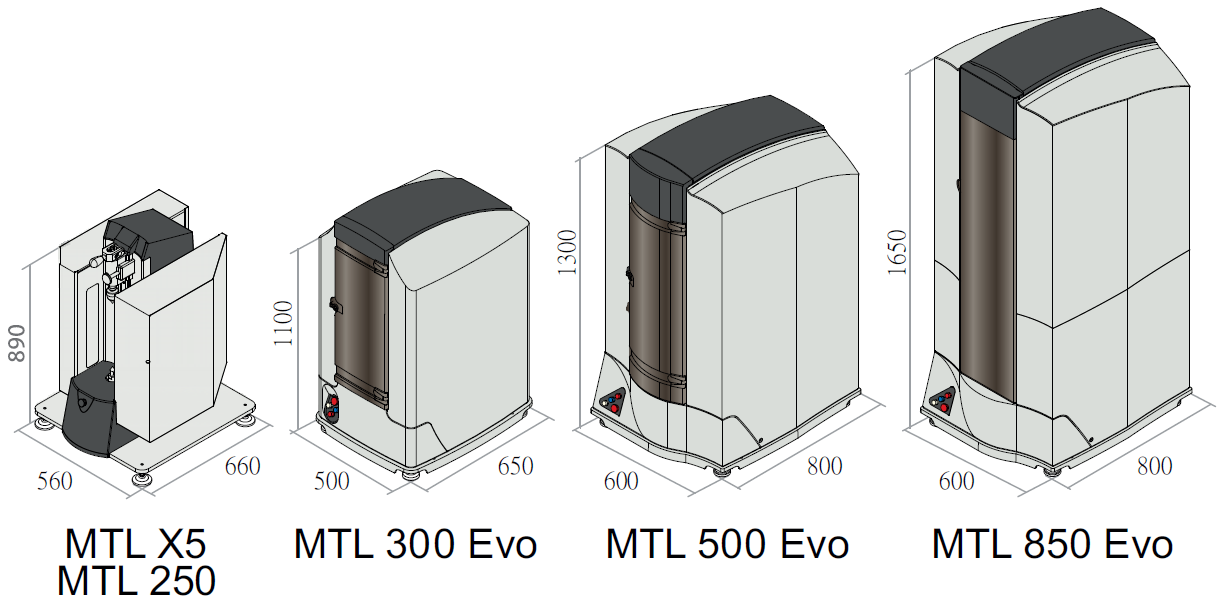

Модельный ряд
Широкая модельная линейка позволит вам подобрать машину под индивидуальные задачи. Машины ViciVision. способны измерять мельчайшие детали часовых механизмов и проверять качество токарной обработки
| Технические характеристики машин ViciVision | ||||||
|---|---|---|---|---|---|---|
| Модель | MTL X5 | MTL 250 | MTL 300 Evo | MTL 500x60 Evo MTL 500x60 Ergon MTL 850x60 Ergon |
MTL 500x120 Evo MTL 500x120 Ergon MTL 850x120 Ergon MTL 1250x120 Ergon |
|
| Диапазон измерений L×Ø, мм | 100x16 | 270х40 | 270х40 | 500x60 (MTL 500) 870x60 (MTL 850) |
500x120 (MTL 500) 870x120 (MTL 850) 1270x120 (MTL 1250) |
|
| Максимальный размер детали, мм | 270x90 | 270x90 | 300x90 | 500x180 (MTL 500) 870x180 (MTL 850) |
500x120 (MTL 500) 870x120 (MTL 850) 1270x120 (MTL 1250) |
|
| Погрешность при измерении диаметра | ±(2+D[мм]/100) мкм | ±(2,5+D[мм]/100) мкм | ||||
| Погрешность измерения по высоте | ±(5+L[мм]/100) мкм | |||||
| Повторяемость измерений диаметра | 0,4 мкм | 0,6 мкм | ||||
| Повторяемость измерений по высоте | 3 мкм | |||||
| Электропитание | 230 В — 50/60 Гц | |||||
| Сжатый воздух не требуется | ||||||
| Данные указаны для измерений при температуре 20 °С. Данные могут меняться в зависимости от поверхности детали. | ||||||
Комплексный и точный контроль с помощью одного инструмента
Статические измерения:
- Диаметр
- Длина
- Углы
- Радиус
- Расстояние и углы между точками и прямыми линиями
- Средний диаметр сферы
Измерение геометрии:
- Симметричность
- Параллельность
- Перпендикулярность

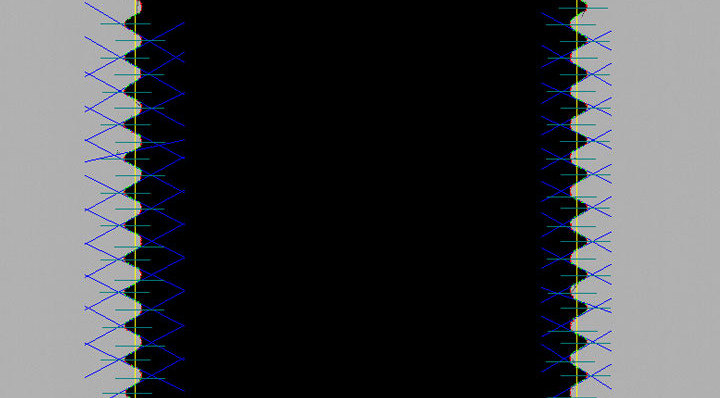

Измерение резьбы:
- Наружный диаметр
- Внутренний диаметр
- Средний диаметр
- Угол резьбы
- Шаг резьбы
- Количество витков

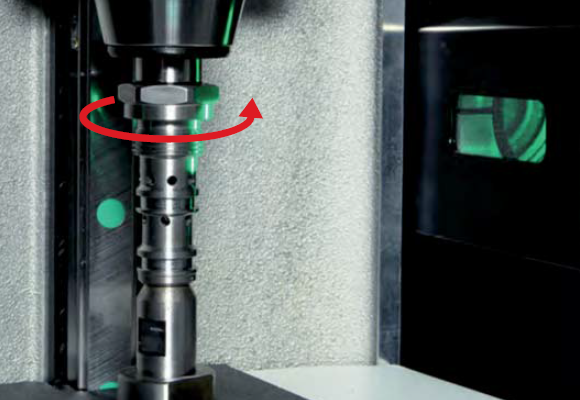

Измерение тел вращения:
- Диаметр вращения
- Овальность
- Соосность
- Биение
- Циллиндричность
- Выставление углов

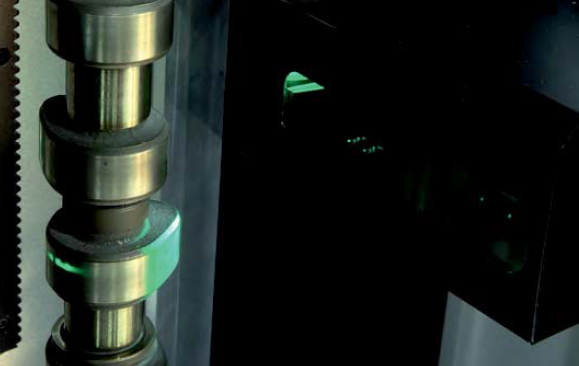

Измерение кулачков:
- Ключи
- Ассиметрия
- Выставление углов между поверхностями

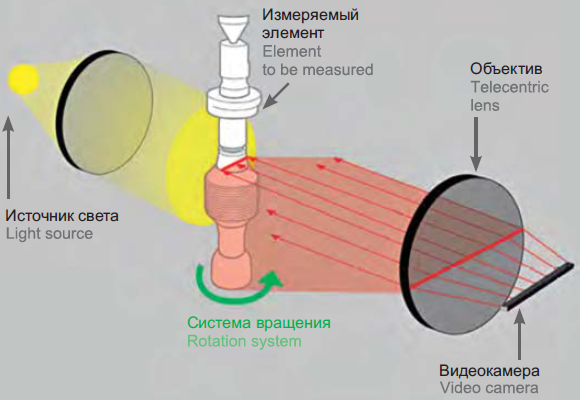

Принцип действия оптической измерительной машины MTL
Оптическая система состоит из линейной камеры и телецентрической обратной подсветки, что обеспечивает эффективное измерение при вертикальном перемещении по всей длине детали.
Видео система создает изображение всей измеряемой детали, которое затем обрабатывается с помощью мощных средств программного обеспечения анализа.
Преимущества использования системы ViciVision
Сокращение расходов,
повышение производительности
Измерение детали всего за несколько секунд. Сокращение времени и затрат. Уменьшение количества брака и документирование качества
Простота использования

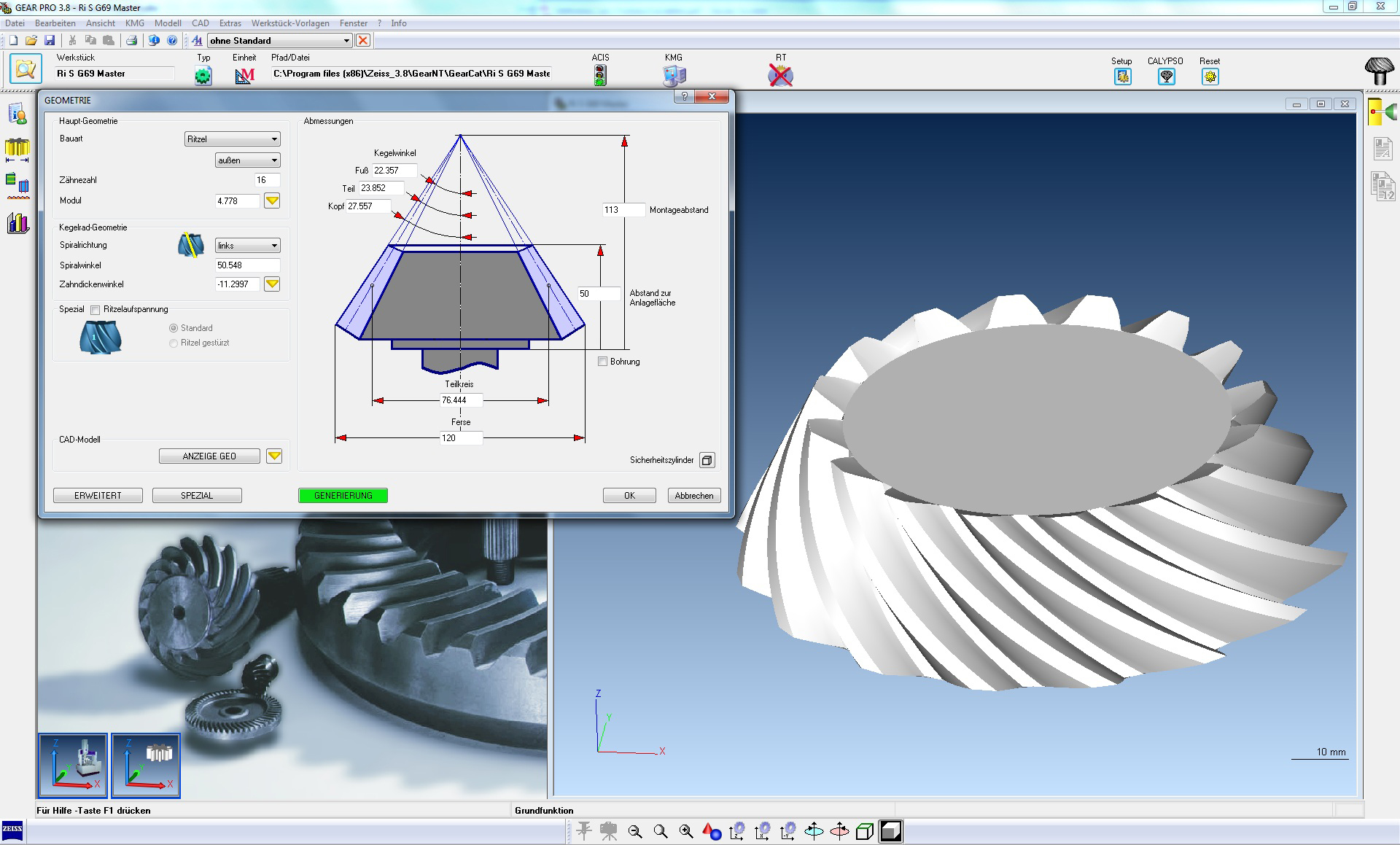

Простое и удобное программное обеспечение, понятное даже начинающим пользователям.
Сервис он-лайн поддержки специалистами компании ViciVision
Оперативность
Эффективность контроля небольших партий.
Эффективность измерений бесконтактной оптической системой обеспечивает высокую оперативность производства: нет необходимости менять датчик или инструмент
Отправьте заявку
Быстрая доставка и прямые поставки от производителя
Помощь с установкой и наладкой оборудования
